VOLTAGE BUFFER 11.15

[Menuju Akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Pendahuluan
2. Tujuan
3. Alat dan Bahan
4. Dasar Teori
5. Prinsip Kerja
6. Problem
7. Soal Latihan
8. Percobaan
9. Download File

1. Pendahuluan [kembali]

Dalam sistem elektronik modern, sinyal sering kali harus melewati beberapa tahap pemrosesan, misalnya dari sensor ke penguat, kemudian ke sistem akuisisi data atau mikrokontroler. Namun, tidak semua sumber sinyal memiliki kemampuan untuk langsung menggerakkan beban. Salah satu permasalahan yang sering muncul adalah loading effect, yaitu penurunan tegangan sinyal ketika dihubungkan langsung ke rangkaian beban yang memiliki impedansi rendah.

Masalah ini muncul karena terjadi pembagian tegangan antara sumber dan beban, terutama jika sumber memiliki impedansi output yang tinggi. Untuk mengatasi hal tersebut, digunakanlah rangkaian voltage buffer atau penyangga tegangan, yang mampu memisahkan antar tahap rangkaian agar tidak saling mempengaruhi secara elektrik.

Voltage buffer adalah rangkaian yang bertujuan untuk menyalurkan sinyal dari satu titik ke titik lain tanpa perubahan tegangan, namun dengan kemampuan arus yang lebih besar. Ciri utama voltage buffer adalah impedansi input yang sangat tinggi dan impedansi output yang sangat rendah. Dengan karakteristik ini, voltage buffer tidak menarik arus yang signifikan dari sumber dan dapat memberi arus cukup besar ke beban, sehingga sangat cocok digunakan sebagai isolator antar tahapan rangkaian elektronik.

Salah satu implementasi paling umum dari voltage buffer adalah menggunakan op-amp (operational amplifier) dalam konfigurasi voltage follower (non-inverting unity gain). Dalam konfigurasi ini, sinyal input diberikan ke terminal non-inverting op-amp (+), dan output-nya diumpan balik ke terminal inverting (-). Hasilnya adalah output yang mengikuti input secara langsung tanpa adanya penguatan tegangan (gain = 1), tetapi tetap mampu mengalirkan arus ke beban.

2. Tujuan [kembali]

Melengkapi tugas mata kuliah elektronika yang ditugaskan oleh Bapak Darwison, M.T.
Menjelaskan prinsip kerja serta fungsi op-amp sebagai voltage buffer dalam rangkaian elektronik.
Menganalisis karakteristik dan kinerja rangkaian buffer berdasarkan data hasil simulasi.
Menunjukkan pemahaman terhadap peran buffer dalam menjaga kestabilan sinyal dan isolasi antar rangkaian.

3. Alat dan Bahan [kembali]

A) ALAT

1) Instrumen

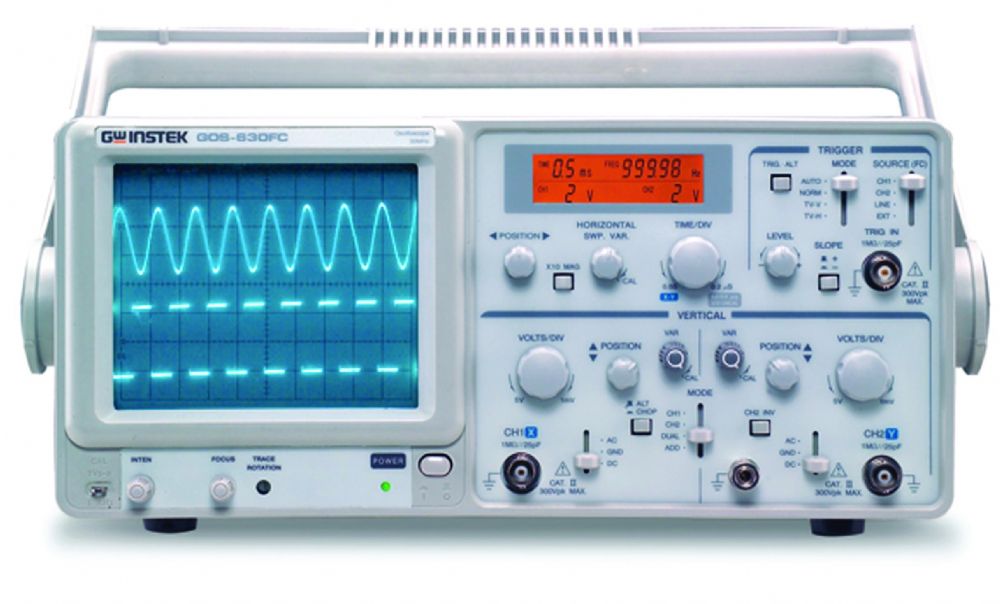

a. Oscilloscope

Osiloskop adalah alat ukur elektronik yang digunakan untuk menampilkan dan menganalisis bentuk gelombang sinyal listrik secara visual pada layar dalam bentuk grafik tegangan terhadap waktu.

Spesifikasi :

2) Probe

a. Voltage

Probe voltage adalah alat atau komponen dalam sistem pengukuran listrik/elektronika yang digunakan untuk mendeteksi atau mengukur tegangan pada titik tertentu dalam rangkaian.

Spesifikasi :

Tegangan Maksimum: 300V – 1000V (tergantung kategori keselamatan: CAT II/III).
Bandwidth: 10 MHz – >500 MHz (untuk osiloskop).
Attenuation Ratio: 1:1 atau 10:1 (peredam sinyal).
Input Resistance: Umumnya 10 MΩ.
Input Capacitance: Sekitar 10–20 pF.
Konektor: BNC (osiloskop), banana plug/needle (multimeter).

3) Generator

a. Generator Sinus

Generator sinus adalah alat yang menghasilkan sinyal berbentuk gelombang sinusoidal, yaitu gelombang halus dan berulang yang umum ditemui dalam sistem listrik AC dan komunikasi. Generator sinus berbentuk gelombang sinusoidal secara periodik. Gelombang sinus adalah bentuk sinyal analog paling dasar dan sangat penting dalam dunia teknik elektro, terutama dalam bidang elektronika analog, komunikasi, dan sistem tenaga listrik.

Spesifikasi :

Frekuensi: 1 Hz – 1 MHz (umum)
Amplitudo: 0 – 10 Vpp (dapat diatur)
THD: < 1% (distorsi rendah)
Kontrol: Potensiometer/manual atau digital
Sumber daya: DC (5V/12V) atau AC 220V
IC umum: XR2206, ICL8038, op-amp (Wien Bridge)
Aplikasi: Pengujian audio, osiloskop, eksperimen sinyal

B) BAHAN

1) Operational Amplifier (Op-Amp)

Op-Amp (Operational Amplifier) adalah penguat tegangan (voltage amplifier) yang memiliki penguatan sangat tinggi, digunakan untuk memperkuat sinyal analog, melakukan operasi matematika (seperti penjumlahan, pengurangan, integrasi, dan diferensiasi), serta sebagai komponen inti dalam berbagai rangkaian elektronik analog. Op-amp biasanya dikemas dalam bentuk IC (Integrated Circuit) seperti IC 741, dan memiliki dua input (inverting dan non-inverting) serta satu output.

Spesifikasi :

4. Dasar Teori [kembali]

Voltage buffer, atau disebut juga penyangga tegangan, adalah suatu rangkaian elektronik yang berfungsi untuk menyalurkan tegangan dari satu titik ke titik lain tanpa mengubah besarannya secara signifikan, meskipun beban terhubung di ujung output. Tujuan utama dari voltage buffer adalah untuk mengisolasi tahap input dan output dalam suatu sistem elektronik, sehingga sinyal tidak mengalami degradasi akibat perbedaan impedansi antar rangkaian.

Karakteristik Utama Voltage Buffer :

· Penguatan Tegangan (Gain) = 1
Voltage buffer tidak memperkuat sinyal, tetapi menyalin tegangan input ke output dengan nilai yang hampir sama.

· Impedansi Input Tinggi
Rangkaian ini tidak membebani sumber sinyal karena hanya mengalirkan arus yang sangat kecil dari input.

· Impedansi Output Rendah
Dengan impedansi rendah di sisi output, voltage buffer mampu memberikan arus yang cukup untuk menggerakkan beban tanpa menyebabkan penurunan tegangan yang signifikan.

Op-Amp, adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Op-Amp memiliki beberapa karakteristik, diantaranya :

Penguat tegangan tak berhingga (AV = ∼)
Impedansi input tak berhingga (rin = ∼)
Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

5. Prinsip Kerja [kembali]

Voltage buffer bekerja dengan prinsip umpan balik negatif penuh menggunakan operational amplifier (op-amp) dalam konfigurasi non-inverting unity gain (penguatan satu). Konfigurasi ini memungkinkan tegangan output mengikuti tegangan input secara langsung, dengan kemampuan menyalurkan arus lebih besar ke beban tanpa mengubah besar tegangan.

Rangkaian Dasar

Pada konfigurasi voltage buffer:

· Input sinyal (Vin) diberikan ke input non-inverting (pin +) dari op-amp.

· Output op-amp dihubungkan langsung ke input inverting (pin –).

· Tegangan suplai diberikan ke op-amp (misalnya +15V dan –15V).

· Output diambil dari pin output op-amp.

Gambar 11.13 menunjukkan op-amp yang terhubung untuk menyediakan operasi penguat buffer ini

Gambar 11.14 menunjukkan bagaimana sinyal input dapat disediakan untuk dua output terpisah. Itu keuntungan dari koneksi ini adalah bahwa beban yang terhubung di satu output tidak memiliki (atau sedikit) berpengaruh pada output lainnya. Akibatnya, output buffered atau diisolasi dari satu sama lain.

6. Problem [kembali]

1. Tunjukkan koneksi (termasuk informasi pin) dari tahap IC LM124 yang terhubung sebagai penguat keuntungan satu.

Jawab :

2. Tunjukkan koneksi (termasuk informasi pin) dari dua tahap LM358 yang terhubung sebagai penguat tanpa penguatan untuk memberikan output yang sama.

Jawab :

3. Tunjukkan koneksi (termasuk informasi pin) dari dua tahap LM324 yang terhubung sebagai penguat tanpa penguatan untuk memberikan output yang sama.

7. Soal Latihan [kembali]

1. Sebuah op-amp ideal dikonfigurasi sebagai pengikut tegangan (buffer). Tegangan yang diberikan pada terminal non-inverting (+) adalah Vin = 2.8 V. Berapa besar tegangan output 𝑉out dari op-amp tersebut?

A. 0 V

B. 1.4 V

C. 2.8 V

D. 5.6 V

Jawaban yang benar : B

Penjelasan : Op-amp buffer menyalurkan tegangan input ke output tanpa perubahan, jadi Vout = Vin, Vout = 2.8 V

2. Sebuah penguat op-amp non inverting dengan penguatan 10 kali, jika sumber tegangan 15 volt dan

Vin= 2 V, maka menghasilkan tegangan output sebesar?

Jawaban :

VOUT = A X VIN

= 10 X 2

= 20 V

3. Apa fungsi utama dari konfigurasi op-amp buffer (pengikut tegangan) dalam suatu rangkaian elektronik?

A. Menguatkan tegangan input agar output menjadi dua kali lipat

B. Memberikan isolasi impedansi antara sumber dan beban

C. Mengubah sinyal AC menjadi DC

D. Menurunkan tegangan output agar sesuai dengan sumber

Jawaban yang benar : B

Penjelasan : Buffer memiliki impedansi input sangat tinggi dan impedansi output sangat rendah, sehingga cocok untuk memisahkan rangkaian sumber dari rangkaian beban.

8. Percobaan [kembali]

A. Prosedur

Buka aplikasi proteus.
Pilih komponen yang diperlukan dalam rangkaian, seperti op-amp (LM741), generator sinus, dan lain-lain.
Susunlah komponen seperti pada gambar rangkaian 11.15 lalu hubungkan tiap komponen menggunakan wire (kabel).
Pasang probe voltage untuk menghitung besar tegangan input dan tegangan output.
Jalankan simulasi dan amati gelombang input dan output.

B. Simulasi Rangkaian dan Prinsip Kerja

Prinsip Kerja :

Rangkaian op-amp buffer bekerja dengan cara memberikan sinyal input ke terminal non-inverting (+), lalu output-nya diumpankan kembali ke terminal inverting (−). Dengan adanya umpan balik negatif penuh ini, op-amp secara otomatis menyesuaikan output agar kedua input (non-inverting dan inverting) memiliki tegangan yang sama. Hasil akhirnya adalah tegangan output (Vout) sama dengan tegangan input (Vin). Meskipun tidak memperkuat tegangan, buffer memperkuat kemampuan arus dan sangat berguna untuk menghubungkan rangkaian dengan impedansi tinggi ke beban berimpedansi rendah tanpa memengaruhi sinyal asli.
